Working principle
气动隔膜泵工作原理
压缩空气进入配气阀后，交替进入两个工作腔，推动隔膜同步往复运动。吸入侧球阀开启，液体进入泵腔；排出侧球阀开启，液体从出口排出。隔膜将液体与运动部件隔开，降低污水泄露风险，并减少运动部件磨损。
- 无旋转部件、无轴封，维护点少
- 流量和扬程可通过气阀开度调节
- 可自吸、可空运行、可输送粘稠或含颗粒液体
Technical data
技术资料
整理 QBY/K 系列工作原理、主要用途、性能曲线、参数表和安装尺寸，方便客户在线查看。
QBY/K-25 性能曲线

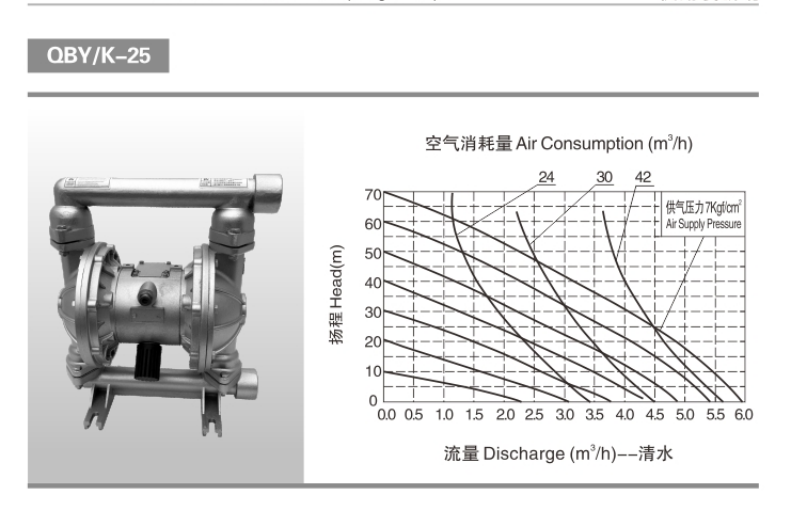

补充 QBY/K-25 型号性能曲线，方便小中流量工况对比。
QBY/K-40 性能曲线

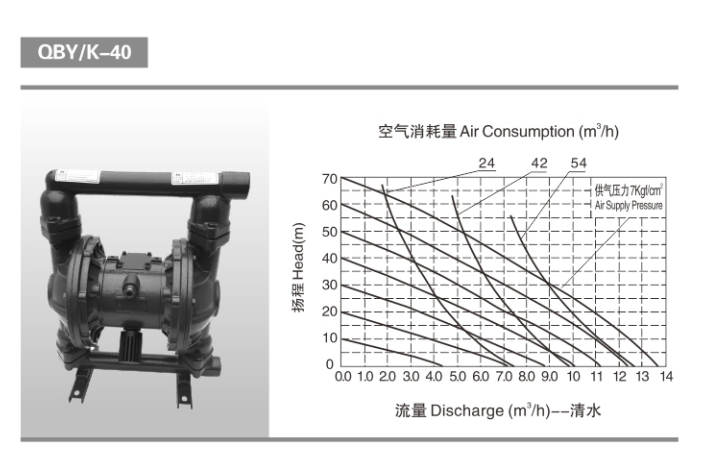

图示为清水工况下流量、扬程和空气消耗量参考曲线。
QBY/K-50 性能曲线

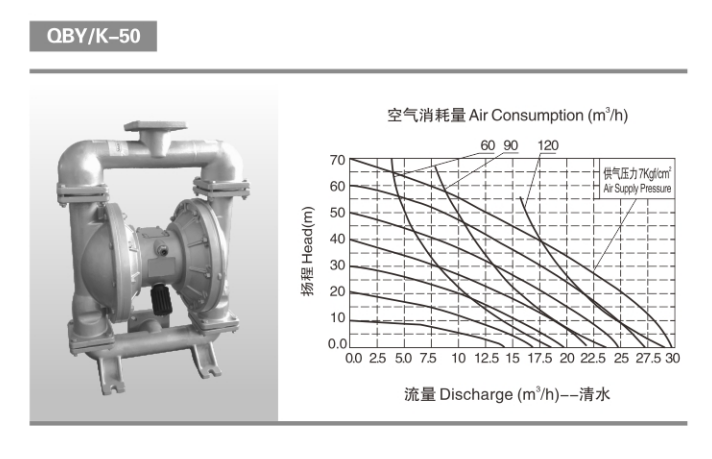

QBY/K-50 适合更高流量场景，选型时需结合气源压力和管路损失。
QBY/K-65 性能曲线

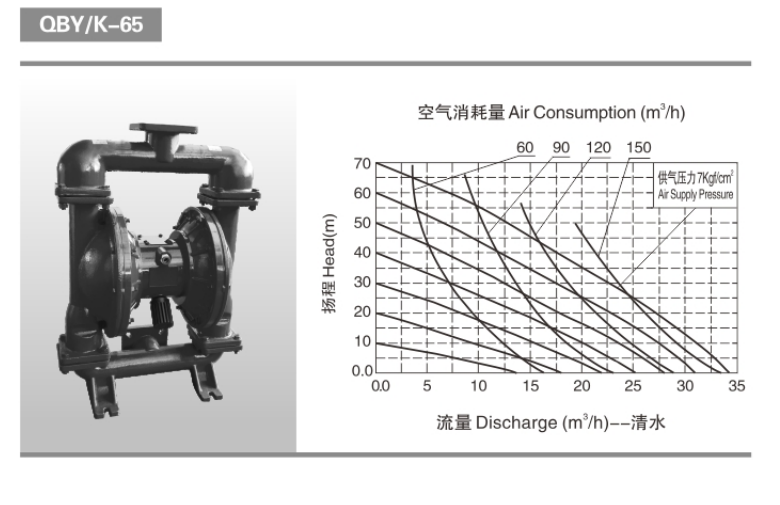

补充 QBY/K-65 型号性能曲线，适合对比大流量排水场景。
性能参数表

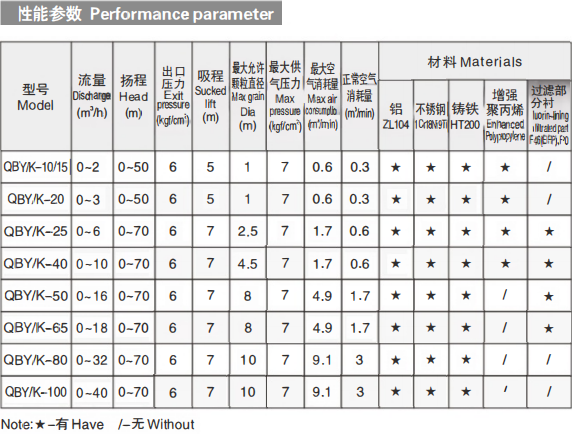

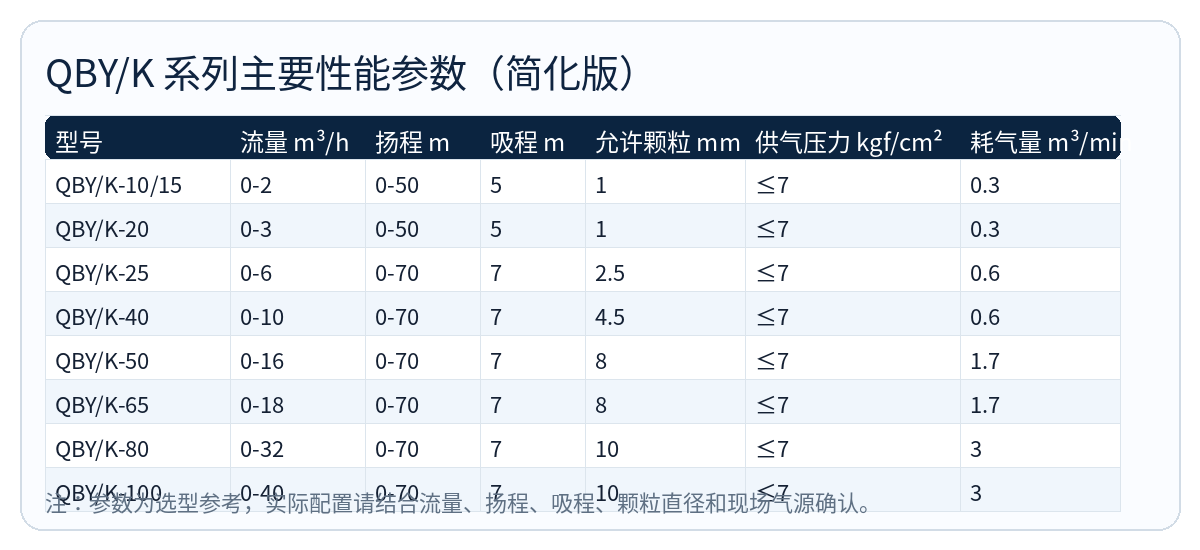

含 QBY/K-10/15 至 QBY/K-100 型号的流量、扬程、吸程、颗粒直径和耗气量。
安装尺寸表

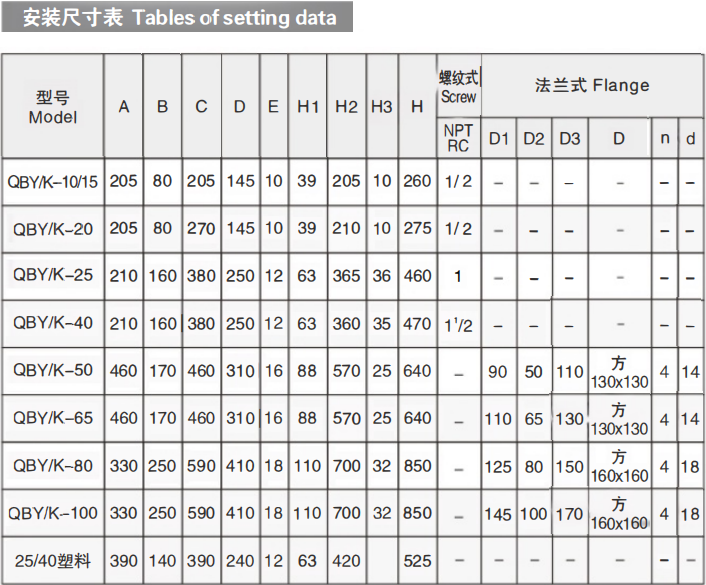

DN40、DN50 等型号安装孔位、法兰尺寸和接口方式参考。
Installation notes
安装与维护提示
气源处理
建议配置过滤减压阀、油水分离器，稳定供气压力并保护配气阀。
管路连接
入口管路尽量短直，避免漏气；出口按扬程和液体选择耐压软管或硬管。
备件管理
隔膜、阀球、密封件、气阀维修包和消声器应按工况准备备件。
安全检查
涉及油水、轻质液体时，接地、防静电和现场防爆规范必须落实。
